Профили HСP
-
Описание Профили HСP
Гарантия: 15 лет
Срок службы: более 20 лет

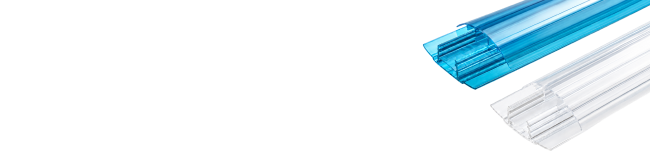

Профиль High Clip (HCP) — профессиональная разъемная система соединения листов сотового и монолитного поликарбоната, разработанная инженерами Polygal специально для устройства долговечных светопрозрачных кровель и фасадов с повышенными эксплуатационными требованиями.
Именно специалисты Polygal одними из первых пришли к выводу, что традиционные Н-образные соединительные профили имеют ограничения на крупных объектах. В ответ была создана система High Clip — профиль с прижимной крышкой, обеспечивающий надежную фиксацию листов, компенсацию температурного расширения и высокую герметичность соединения.
Сегодня такие системы применяются при строительстве крупных светопрозрачных покрытий по всему миру.
Профиль High Clip производится заводом «Полигаль Восток» и полностью совместим со всеми сериями сотового и монолитного поликарбоната Polygal.
Как работает система High Clip
В отличие от неразъемных Н-профилей, лист не вставляется внутрь профиля.
Система состоит из двух основных элементов:
- несущей базы;
- прижимной крышки.
После крепления базы к каркасу листы укладываются с двух сторон профиля с необходимыми температурными зазорами. Затем крышка защелкивается на основании, равномерно прижимая листы по всей длине соединения.
Такое решение одновременно обеспечивает:
- надежную фиксацию покрытия;
- герметичность стыка;
- свободную компенсацию температурного расширения;
- равномерное распределение нагрузки;
- возможность демонтажа отдельных листов без разборки всей конструкции.
Инженерные преимущества High Clip
Разработка Polygal
High Clip — фирменная профильная система, созданная специально для монтажа поликарбонатных листов Polygal. Геометрия профиля, форма прижимных элементов и размеры посадочных пазов рассчитаны с учетом особенностей поликарбоната и его температурного расширения.
Максимальная надежность соединения
Прижим осуществляется непрерывно по всей длине профиля, благодаря чему отсутствуют локальные перегрузки вокруг точек крепления.
Это особенно важно при:
- больших снеговых нагрузках;
- сильном ветре;
- использовании длинномерных листов;
- эксплуатации крупных светопрозрачных покрытий.
Компенсация температурного расширения
Поликарбонат изменяет свои размеры при изменении температуры.
Конструкция High Clip позволяет листам свободно перемещаться внутри монтажного узла без возникновения внутренних напряжений, что значительно снижает риск появления трещин и деформаций.
Высокая герметичность
Совместно с уплотнителями профиль образует надежный герметичный узел, устойчивый к:
- дождю;
- талой воде;
- снегу;
- пыли;
- ветровому подсосу.
По уровню герметичности система значительно превосходит обычные соединительные профили.
Удобство обслуживания
Разъемная конструкция позволяет заменить отдельный лист покрытия без демонтажа всей кровли.
Это особенно важно для промышленных и коммерческих объектов.
Технические характеристики
Система состоит из:
- профиля-базы;
- прижимной крышки;
- уплотнителей;
- крепежных элементов.
Совместимость:
- сотовый поликарбонат Полигаль;
- монолитный поликарбонат Моногальl;
- алюминиевые и стальные каркасы.
Профиль рассчитан на эксплуатацию в диапазоне температур от −40 до +120 °C.
Материал устойчив к ультрафиолетовому излучению, атмосферным осадкам и сезонным перепадам температуры.
Где применяется профиль High Clip
Система рекомендуется для объектов, где предъявляются повышенные требования к надежности и долговечности монтажного узла.
High Clip применяется при строительстве:
- промышленных тепличных комплексов;
- светопрозрачных кровель;
- фасадного остекления;
- навесов большой площади;
- спортивных сооружений;
- бассейнов;
- торговых комплексов;
- производственных зданий;
- зенитных фонарей;
- объектов транспортной инфраструктуры.
Особенности монтажа
Для правильной работы системы необходимо соблюдать несколько обязательных требований.
- Профиль должен опираться на несущий каркас.
- Листы укладываются с компенсационными температурными зазорами.
- Саморезы не должны перетягивать профиль.
- При монтаже прижимная крышка защелкивается резиновым молотком.
- На арочных конструкциях длина крышки должна быть немного больше длины базы.
- После завершения монтажа защитная пленка удаляется только с наружной стороны покрытия.
Главная ошибка при монтаже — жесткая фиксация листов без возможности температурного перемещения. Именно она чаще всего становится причиной появления внутренних напряжений и последующего разрушения покрытия.
Почему стоит выбрать High Clip от Полигаль
В отличие от универсальных монтажных систем, профиль High Clip разрабатывался как часть комплексной инженерной системы Polygal. Все элементы — поликарбонатные листы, соединительные профили, уплотнители и крепеж — работают совместно, обеспечивая надежность, герметичность и длительный срок службы светопрозрачной конструкции.
При соблюдении рекомендаций по монтажу срок службы системы High Clip сопоставим со сроком службы поликарбоната Polygal и превышает 20 лет.
Задать вопрос про продукт
Характеристики
| Деталь | Схема | Скрепление плит толщиной (мм) | Длина, в метрах |
|---|---|---|---|
|
Профиль основания Base |
Соединение плит (основание) |
6-10, 16 |
6 п.м |
|
Прижимной профиль HCP Cap |
Соединение плит (крышка) |
6-16 |
6 п.м |
Преимущества системы High Clip
Повышенная несущая способность
Разъемная система работает значительно стабильнее стандартных Н-образных профилей при ветровых и снеговых нагрузках. Монтажный узел сохраняет геометрию даже при значительных температурных деформациях листа.
Удобство монтажа длинномерных листов
Листы не требуется «протягивать» через профиль, как в случае с неразъемными системами.
Это особенно важно при монтаже:
- Длинных кровель;
- Крупноформатных панелей;
- Арочных покрытий;
- Фасадных конструкций на высоте.
Возможность обслуживания конструкции
Разъемная система позволяет при необходимости демонтировать отдельный участок покрытия без полной разборки конструкции. Для промышленных и коммерческих объектов это существенно упрощает обслуживание и ремонт.
Повышенная долговечность
Отсутствие жесткого зажима листа снижает внутренние напряжения в поликарбонате и продлевает срок службы покрытия.
Особенности монтажа High Clip
Для корректной работы системы соблюдают проектные требования:
- Профиль обязательно опирается на несущий каркас;
- Листы укладываются с температурным зазором;
- Жесткая фиксация поликарбоната запрещена;
- Шаг крепления базы определяется расчетной нагрузкой;
- Используются совместимые уплотнители и крепеж.
На практике основные проблемы возникают не из-за профиля, а из-за попытки монтировать систему без учета теплового расширения поликарбоната.
Совместимость с системами Полигаль
Профили High Clip совместимы с:
- Сотовым поликарбонатом Полигаль;
- Монолитным поликарбонатом;
- Термошайбами;
- Герметизирующими лентами;
- Алюминиевыми и стальными каркасами.
Система проектировалась как часть комплексного инженерного решения для светопрозрачных конструкций.
Срок службы профиля High Clip сопоставим со сроком службы качественного сотового поликарбоната и составляет в среднем 10–15 лет при соблюдении правил монтажа и эксплуатации.
Для подбора профиля High Clip, расчета шага опор и выбора толщины поликарбоната под конкретный объект обратитесь к специалистам «Полигаль Восток».
Принципы монтажа:
1. Отрезать нужной длины профиль Базу и профиль Крышку (в арочных конструкциях следует добавить к профилю Крышке 2 см по сравнению с длиной профиля Базы). Рис 2.
2. Внимание: при креплении профиля к несущей конструкции не перетягивайте болт, чтоб не повредить мембрану профиля. Рис. 3.
3. Установить профиль Базу НСР под край листа сотового поликарбоната и прикрепить болтом к обрешетке. Рис 5.
4. Установить профиль Базу по краю конструкции. Рис 6.
5. Подогнать размер листа сотового поликарбоната по расстоянию между профилями. Рис 7. При этом отрезать лист нужно вблизи внутреннего ребра жесткости листа, чтобы избежать нежелательного продавливания края листа. Рис. 3
6. Установить боковой профиль (1) в зазор между Крышкой и Базой по краю конструкции и установить Крышку, крепя ее с помощью резинового молотка (2). Рис.8
7 Подставляйте снизу болванку (3) для противодействия удару . Рис. 9.
8. Продолжайте монтаж в соответствии с вышеописанными действиями, поочередно - установка плиты, профиля Базы, защелкивание Крышки и так далее до конца монтируемой поверхности. Рис.10
По окончанию процесса монтажа снять верхнюю защитную плёнку с логотипом.
