Алюминиевый прижимной профиль

Алюминиевый прижимной профиль — профессиональная разъемная система крепления сотового и монолитного поликарбоната, предназначенная для строительства светопрозрачных кровель, фасадов и других конструкций с повышенными требованиями к прочности, герметичности и долговечности.

Инженерные системы крепления поликарбоната были разработаны компанией Polygal как часть комплексного решения для монтажа светопрозрачных конструкций. Алюминиевый прижимной профиль применяется на объектах, где нагрузки и размеры покрытия требуют более высокой несущей способности по сравнению с поликарбонатными соединительными профилями.

Благодаря высокой жесткости алюминия, надежной системе прижима и долговечным EPDM-уплотнителям профиль обеспечивает герметичное соединение листов и стабильную работу конструкции в течение многих лет эксплуатации.

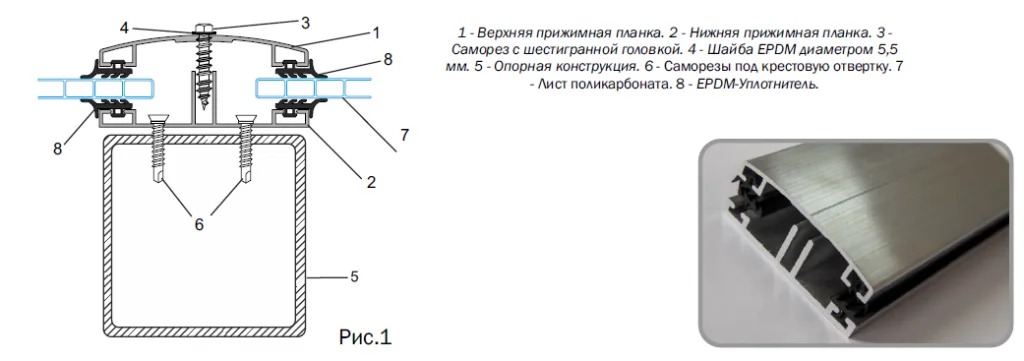

Конструкция алюминиевого прижимного профиля

Профиль представляет собой разъемную систему, состоящую из:

• нижней несущей прижимной планки;
• верхней прижимной крышки;
• EPDM-уплотнителей;
• крепежных элементов.

Нижняя планка крепится к несущему каркасу, после чего укладываются листы поликарбоната с учетом компенсационных температурных зазоров. Верхняя прижимная планка фиксируется саморезами, равномерно прижимая листы по всей длине соединения.

Такая конструкция обеспечивает:

• надежную фиксацию листов;
• равномерное распределение нагрузки;
• высокую герметичность соединения;
• компенсацию температурного расширения поликарбоната;
• возможность демонтажа отдельных листов при необходимости.

Основные преимущества

Повышенная прочность

Алюминиевый профиль рассчитан на значительные ветровые, снеговые и эксплуатационные нагрузки. Благодаря высокой жесткости он широко применяется на крупных строительных объектах с большими пролетами и высокой площадью остекления.

Герметичность соединения

EPDM-уплотнители обеспечивают плотное прилегание листов и защищают соединение от:

• атмосферных осадков;
• талой воды;
• пыли;
• ветрового подсоса.

Такая система позволяет использовать профиль в покрытиях отапливаемых зданий, где особенно важны герметичность и влагонепроницаемость монтажных узлов.

Компенсация температурного расширения

Поликарбонат изменяет размеры при колебаниях температуры. Конструкция алюминиевого профиля позволяет листам свободно работать внутри соединения без возникновения внутренних напряжений, предотвращая деформацию и преждевременное разрушение материала.

Возможность холодной гибки

Алюминиевый профиль допускает холодную гибку, что позволяет применять его при строительстве арочных конструкций:

• транспортных переходов;
• навесов;
• спортивных сооружений;
• светопрозрачных галерей;
• тоннелей;
• крупных козырьков.

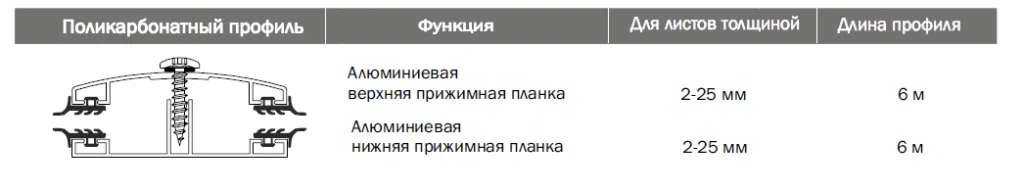

Технические характеристики

Основные параметры системы:

• разъемная конструкция;
• материал профиля — алюминиевый сплав;
• уплотнители — атмосферостойкая резина EPDM;
• рабочий диапазон температур уплотнителей — от –50 до +80 °C;
• совместимость с листами толщиной от 2 до 25 мм;
• возможность применения с сотовым и монолитным поликарбонатом.

Где применяется алюминиевый профиль

Система рекомендуется для объектов с повышенными требованиями к надежности:

• светопрозрачные кровли;
• фасадное остекление;
• торговые и выставочные комплексы;
• спортивные сооружения;
• транспортные переходы;
• бассейны;
• промышленные здания;
• складские комплексы;
• отапливаемые сооружения;
• навесы большой площади;
• зенитные фонари.

Особенности монтажа

Алюминиевый профиль допускает несколько вариантов монтажа в зависимости от конструкции несущего каркаса.

При установке необходимо соблюдать основные требования:

• профиль должен опираться на несущую конструкцию;
• листы укладываются с обязательными температурными зазорами;
• крепеж не должен создавать жесткой фиксации листов;
• используются оригинальные EPDM-уплотнители;
• момент затяжки саморезов должен обеспечивать герметичность без чрезмерного сжатия поликарбоната.

При монтаже на ровные широкие опоры допускается использование упрощенной схемы с широким EPDM-уплотнителем без нижней прижимной планки.

Совместимость с системой Полигаль

Алюминиевые прижимные профили полностью совместимы со всеми сериями сотового и монолитного поликарбоната Полигаль, а также с оригинальными термошайбами, герметизирующими и перфорированными лентами, торцевыми профилями и другими комплектующими завода.

Использование оригинальной системы комплектующих позволяет создать надежный монтажный узел, рассчитанный на многолетнюю эксплуатацию в различных климатических условиях.

Для подбора профиля, расчета шага опор и выбора схемы монтажа специалисты «Полигаль Восток» помогут подобрать оптимальное инженерное решение для вашего проекта.
