Профили High Clip (HCP)
Соединительная система High Clip (HCP)
Соединительный разъемный поликарбонатный профиль (НСР) универсален и предназначен для всех случаев соединения листов сотового поликарбоната между собой и крепления их к опорной конструкции, когда крепеж с помощью винтов нежелателен. Простота обращения с профилем делают его популярным не только для Профессионального монтажа, но и для любительской сборки.

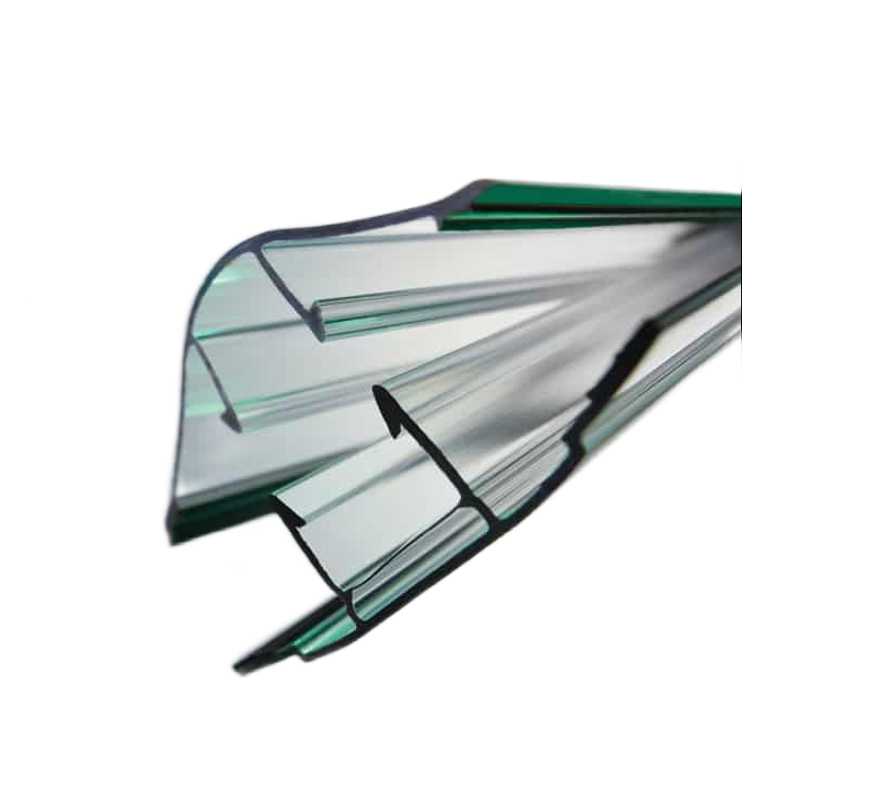

Разъемный профиль состоит из 2х частей: профиля-базы и универсального защелкивающегося профиля — крышки. Профиль-База разработан двух видов: для соединения листов поликарбоната толщиной от 6 до 10 мм (НСР-База 6-10) и для соединения листов толщиной 16 мм (НСР-База 16). Профиль-Крышка универсален для соединения листов толщиной 6-16 мм и подходит под оба профиля-базы, защелкиваясь с ними с помощью специальных зубцов.
Преимущества разъемного соединительного профиля:
- Легкое и удобное соединение крышки и базы профиля с помощью встроенных фиксаторов, Фиксаторы расположены так, что нижние зубцы обеспечивают фиксацию листов толщиной от 6мм, а верхние зубцы обеспечивают фиксацию листов толщиной 10-16 мм.
- Превосходная гибкость, облегчающая монтаж соединения листов в арочных конструкциях.
- Сама конструкция профиля уже учитывает зазор термического расширения листа сотового поликарбоната. Эстетичность внешнего вида конструкции.
Принципы монтажа соединительного разъемного профиля
Крепление к каркасу конструкции осуществляется в следующем порядке: профиль База устанавливается на каркас с помощью саморезов, затем укладываются листы сотового поликарбоната и сверху надевается Профиль Крышка, который при надавливании защелкивается с установленным профилем Базой и представляет собой единую герметичную систему соединения листов.
Порядок действий:
- Отрезать нужной длины профиль Базу и профиль Крышку (в арочных конструкциях следует добавить к профилю Крышке 2 см по сравнению с длиной профиля Базы). Рисунок 2.
- Креплении профиля к несущей конструкции. Внимание: не перетягивайте болт, чтоб не повредить мембрану профиля. Рисунок 3.
- Установить профиль Базу НСР под край листа сотового поликарбоната и прикрепить болтом к обрешетке. Рисунок 5.
- Установить профиль Базу по краю конструкции. Рисунок 6.
- Подогнать размер листа сотового поликарбоната по расстоянию между профилями. Рисунок 7. При этом отрезать лист нужно вблизи внутреннего ребра жесткости листа, чтобы избежать нежелательного продавливания края листа. Рисунок 3.
- Установить боковой профиль (1) в зазор между Крышкой и Базой по краю конструкции и установить Крышку, крепя ее с помощью резинового молотка (2). Рисунок 8.
- Подставляйте снизу болванку (3) для противодействия удару. Рисунок 9.
- Продолжайте монтаж в соответствии с вышеописанными действиями, поочередно установка плиты, профиля Базы, защелкивание Крышки и так далее до конца монтируемой поверхности. Рисунок 10.
- По окончанию процесса монтажа снять верхнюю защитную плёнку с логотипом.
| Деталь | Схема | Скрепление плит толщиной (мм) | Длина, в метрах |
|---|---|---|---|
Профиль основания Base |
Соединение плит (основание) |
6-10, 16 |
6 п.м |
Прижимной профиль HCP Cap |
Соединение плит (крышка) |
6-16 |
6 п.м |
Детали HCP предназначены для покрытия несущих стропильных конструкций или конструкций с обрешеткой. Это будет ссылка на раздел Секреты мастерства-Типы конструкций. Для кровли с соединительной системой HCP требуется проектирование конструкции с уклоном не менее 10% в дождливых районах и 45% в снежных районах. Соединение плит друг с другом и с несущей конструкцией выполняется с помощью винтов только через профиль основания.
Соединения гибкие, и радиус холодного изгиба для них равен минимальному радиусу, допустимому для плиты. Для того чтобы вычислить необходимую ширину плиты, следует принять в расчет наличие внутреннего пространства 25 мм в базовом профиле.
Соединение листов, выполненное с помощью специальных соединительных профилей рекомендуется для бережного монтажа сотового поликарбоната, для его сохранности в течение длительного времени, для герметичности и эстетичного вида всей конструкции.
Соединение листов, выполненное с помощью специальных соединительных профилей рекомендуется для бережного монтажа сотового поликарбоната, для его сохранности в течение длительного времени, для герметичности и эстетичного вида всей конструкции.
Выполнена самоклеющаяся перфорированная лента из современных нетканых материалов, специально обработанных для того, чтобы обеспечить первоклассный дренаж, мягко и эффективно удаляя влагу и грязь из полостей листа.
